亚硒酸钠替代试剂是否更稳定？毒性更低？

亚硒酸钠与替代试剂的核心问题

玻璃生产、电镀、饲料添加剂行业的技术人员经常要处理一个实际问题：亚硒酸钠的储存条件苛刻，使用过程中粉尘控制难度大，操作人员体检指标偶尔出现波动。于是替代方案被反复提起——硒酸盐、硒代蛋氨酸、纳米硒制剂，到底能不能换？换了之后工艺参数要不要调整？毒理学数据到底差多少？

亚硒酸钠的稳定性数据

亚硒酸钠（Na₂SeO₃）在干燥、避光条件下本身化学稳定性不差。问题出在吸湿性和氧化还原敏感性上。25℃、相对湿度60%以上时，亚硒酸钠粉末开始结块，72小时内出现明显潮解。水溶液状态下更麻烦，pH低于5.5时亚硒酸根逐步被还原为元素硒，溶液从透明转为红色浑浊，这意味着有效硒含量下降。

实际生产中的稳定性控制参数：

• 固体粉末储存：密封容器内相对湿度控制在30%以下，温度不超过35℃
• 水溶液配制后使用时限：pH6.0-7.0缓冲体系中，8小时内硒价态稳定率大于95%
• 与还原性物质（维生素C、亚硫酸盐）共存时，亚硒酸钠在30分钟内还原率可达40%以上

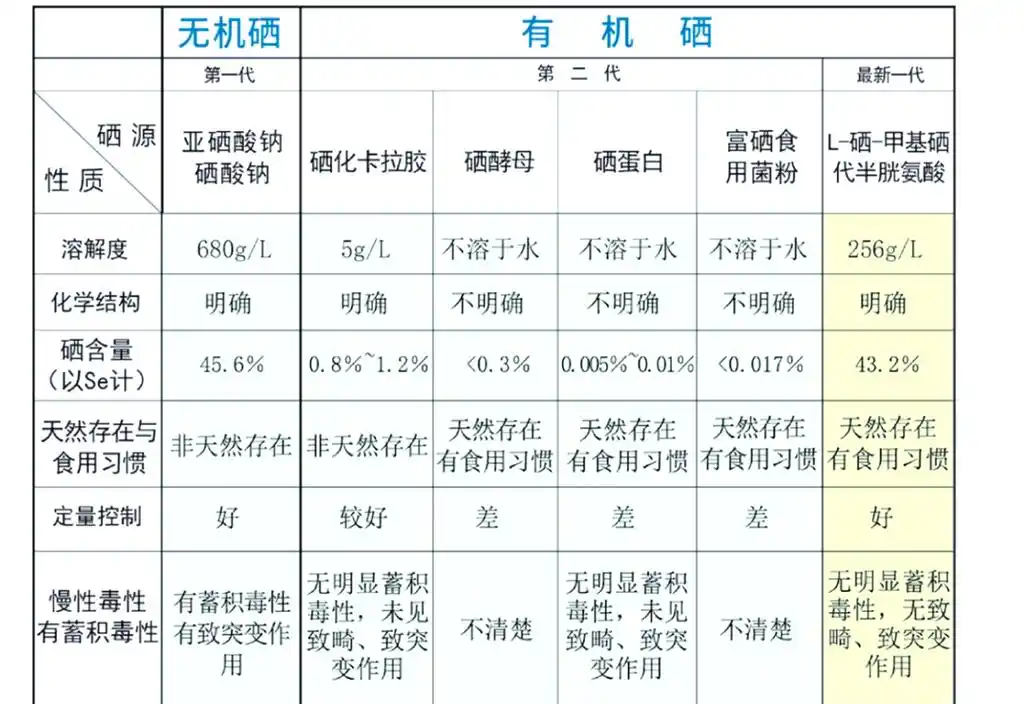

常见替代试剂的稳定性对比

替代试剂主要有三类：硒酸钠（Na₂SeO₄）、硒代蛋氨酸、纳米零价硒或硒化多糖。稳定性差异直接决定工艺窗口大小。

从工艺适配角度看，硒酸钠在溶液稳定性上明显优于亚硒酸钠。玻璃工业中，硒酸钠在玻璃熔窑配合料中高温下分解行为与亚硒酸钠接近，但加料段挥发损失降低约12-15%，因为硒酸钠在800℃之前不会提前还原为易挥发的低价态。

毒性数据直接比较

毒性不能笼统说谁更低，必须区分急性毒性、蓄积毒性、靶器官毒性三个维度。以下数据来自化学品安全技术说明书及毒理学数据库公开数据。

一个容易误解的点：硒酸钠的急性经口LD50数值比亚硒酸钠更低，意味着单次误食的致死剂量更小，急性毒性更强。但亚硒酸钠的刺激性、粉尘暴露风险在实际操作中造成的问题更频繁。车间空气硒浓度限值（以Se计）均为0.1mg/m³，两种无机硒盐都需要工程控制措施，不存在谁更安全到可以放松防护的程度。

硒代蛋氨酸的毒理学特殊性

硒代蛋氨酸是有机硒，代谢路径与无机硒完全不同。它被机体当作蛋氨酸掺入蛋白质，在肌肉组织中非特异性蓄积。这意味着长期低剂量暴露的清除半衰期更长——硒代蛋氨酸在人体内的生物半衰期约250天，亚硒酸钠约30-60天。如果出现过量摄入，有机硒的体内负荷持续时间更久，纠正难度更大。

饲料行业使用硒代蛋氨酸替代亚硒酸钠时，添加量按硒元素计是相同的，但组织残留量会升高。肉鸡饲料中添加0.3mgSe/kg，使用亚硒酸钠时胸肌硒含量约0.15mg/kg，使用硒代蛋氨酸时可达0.35-0.5mg/kg。这个数据对出口肉类需要关注目的国残留限量。

替代方案的操作步骤与参数调整

如果决定从亚硒酸钠切换到硒酸钠，以玻璃生产为例，具体操作步骤如下：

1. 计算硒元素等量替代量。亚硒酸钠含硒量45.7%，硒酸钠含硒量41.8%，按目标玻璃硒含量反算配合料加入量，乘以系数1.093即为硒酸钠用量
2. 配合料混合顺序不变，但硒酸钠与硝酸钠等氧化剂共同加入时，混合均匀度变异系数需控制在5%以内
3. 熔窑热点温度维持不变，但加料区温度可下调10-15℃，利用硒酸钠更高的热稳定性减少挥发
4. 烟道废气中硒浓度监测频率从每周一次提高到每周两次，持续4周，确认挥发量变化趋势
5. 成品玻璃色度检测增加a*值（红绿色相）监测，硒酸钠替代后红棕色着色效率可能下降3-5%，需微调氧化铁比例补偿

电镀行业替代时，硒酸钠在酸性镀液中的稳定性优势明显。亚硒酸钠在pH4以下的镀液中，4小时内有效硒浓度下降20%以上，硒酸钠同条件下下降不超过5%。镀液维护周期可从每班次补加延长到每两个班次补加。

纳米硒的实际应用限制

纳米硒（零价硒纳米颗粒）在学术文献中常被描述为低毒高效，但工业生产中存在三个尚未完全解决的问题：

• 粒径控制批次间波动大，50-200nm范围内分布不均匀，导致生物利用度重现性差
• 表面包覆剂（常用壳聚糖、羧甲基纤维素钠）在高温或高离子强度环境中脱落，裸露的纳米硒迅速团聚为微米级颗粒，失去纳米特性
• 成本是目前亚硒酸钠的8-15倍，在饲料添加剂领域仅用于高端宠物食品或种畜禽料，大范围替代经济上不成立

选择决策的量化依据

是否替换亚硒酸钠，取决于三个量化指标：

• 当前工艺中亚硒酸钠的有效利用率。如果利用率低于60%，说明挥发或还原损失大，硒酸钠替代的经济账值得算
• 操作人员尿硒水平。如果定期体检中尿硒均值超过50μg/L（正常值上限），需要优先改善通风和密闭性，而非简单换试剂——换硒酸钠后尿硒水平可能无明显下降，因为吸收途径相似
• 最终产品的硒含量一致性。亚硒酸钠因稳定性问题导致批次间硒含量变异系数超过10%时，硒酸钠替代可将变异系数降至5%以下

硒代蛋氨酸的替代适用于对无机硒盐残留有法规限制的场景，但需要重新评估产品配方中的总硒添加量，因为其生物利用率约为亚硒酸钠的1.5-2倍，等量添加可能导致最终产品硒含量超标。

防护要求的差异

无论选择哪种硒源，工程控制措施不能降级。亚硒酸钠和硒酸钠的粉尘都属于高毒无机粉尘，局部排风风速需维持0.5m/s以上，操作人员呼吸防护至少为KN95级别。硒代蛋氨酸粉尘毒性较低，但有机粉尘有爆炸风险，需增加防爆措施。纳米硒悬浮液操作需防止气溶胶吸入，因为纳米颗粒可穿透肺泡进入循环系统，其长期效应缺乏足够的人群流行病学数据。

更换试剂前，必须更新现场的职业危害告知书、化学品安全技术说明书，并针对新试剂的理化特性重新培训操作人员。亚硒酸钠泄漏处理使用5%硫代硫酸钠溶液还原，硒酸钠泄漏同样适用，但硒代蛋氨酸泄漏需使用活性炭吸附后焚烧，处理流程完全不同。
